在線型ict檢測機，ICT，In-Circuit Test，是通過對在線元器件的電性能及電氣連接進行測試來檢查生產制造缺陷及元器件不良的一種標準測試手段。它主要檢查在線的單個元器件以及各電路網絡的開、短路情況，具有操作簡單、快捷迅速、故障定位準確等特點。

 飛針I(yè)CT基本只進行靜態的測試，優點是不需制作夾具，程序開發時間短。針床式ICT可進行模擬器件功能和數字器件邏輯功能測試，故障覆蓋率高，但對每種單板需制作專用的針床夾具，夾具制作和程序開發周期長。1.2 ICT的范圍及特點檢查制成板上在線元器件的電氣性能和電路網絡的連接情況。

能夠定量地對電阻、電容、電感、晶振等器件進行測量，對二極管、三極管、光藕、變壓器、繼電器、運算放大器、電源模塊等進行功能測試，對中小規模的集成電路進行功能測試，如所有74系列、Memory 類、常用驅動類、交換類等IC。

在線型ict檢測機通過直接對在線器件電氣性能的測試來發現制造工藝的缺陷和元器件的不良。元件類可檢查出元件值的超差、失效或損壞，Memory類的程序錯誤等。對工藝類可發現如焊錫短路，元件插錯、插反、漏裝，管腳翹起、虛焊，PCB短路、斷線等故障。測試的故障直接定位在具體的元件、器件管腳、網絡點上，故障定位準確。

對故障的維修不需較多專業知識。采用程序控制的自動化測試，操作簡單，測試快捷迅速，單板的測試時間一般在幾秒至幾十秒。意義在線測試通常是生產中[敏感詞]道測試工序，能及時反應生產制造狀況，利于工藝改進和提升。ICT在線測試儀測試過的故障板,因故障定位準，維修方便，可大幅提高生產效率和減少維修成本。

在線型ict檢測機因其測試項目具體，是現代化大生產品質保證的重要測試手段之一。 ICT測試?yán)碚撟鲆恍┖唵谓榻B1基本測試方法1.1模擬器件測試?yán)眠\(yùn)算放大器進行測試。

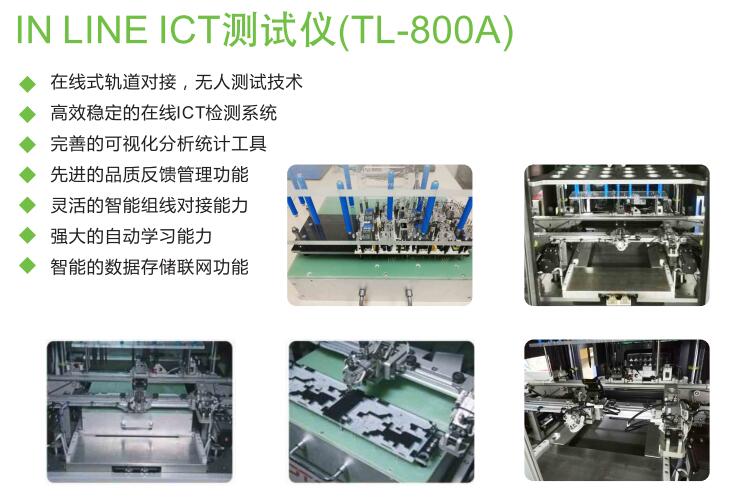

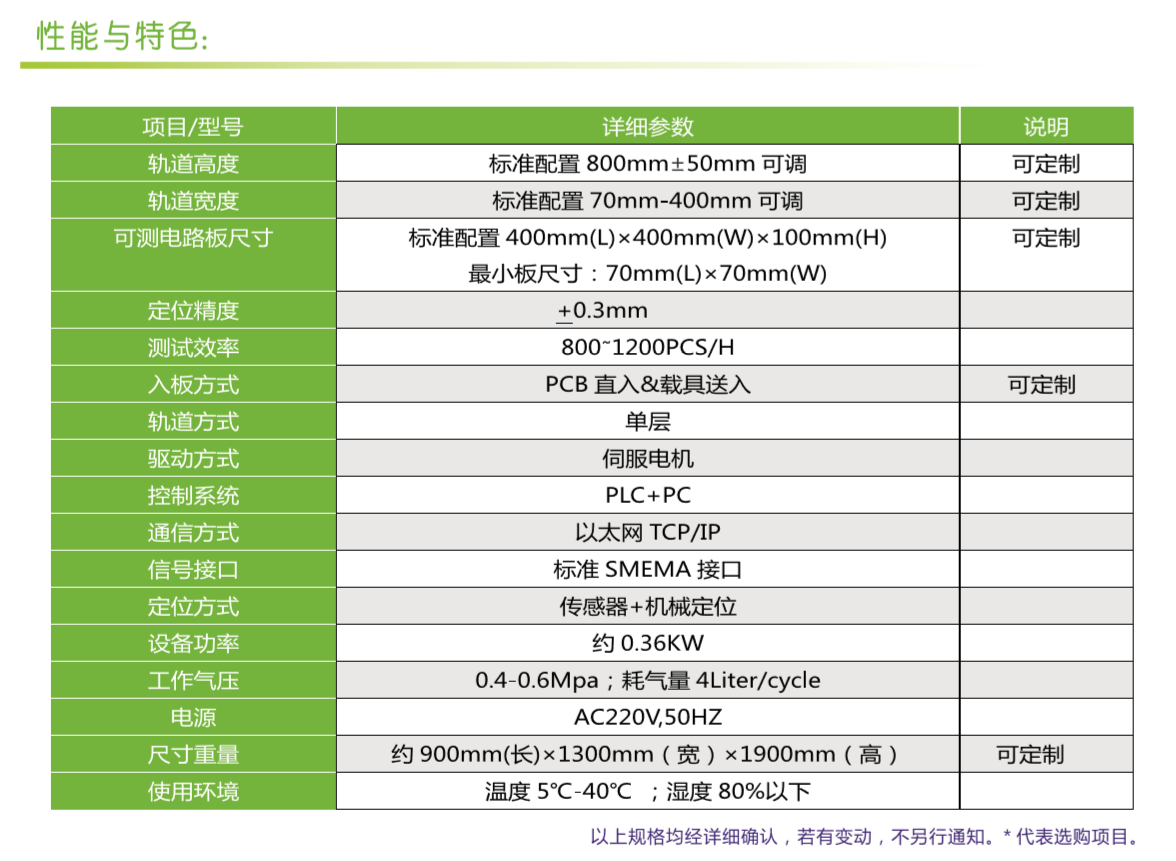

在線型ict檢測機性能與特色

無人值守,節省人工:采用軌道對接方式與前段工序智能連接,無需人工取放板

[敏感詞]定位,安全防護:采用PCBA直接流入或托盤載λ[敏感詞]定位,智能防護,防壓板

高兼容性,擴展靈活:治具機構統一,不同機型只需更換探針板。軌道靈活對接前后段工序

改造方便,成本低廉:可對客戶現有離線式CT改造升級,有效利用設備資源,降低投入成本

高穩定性,操作簡單:機械結構科學合理,智能定位及信號對接,程序存儲及調用簡單

智能讀寫,不良品緩存:自動讀寫條碼、二維碼功能,不良品緩存或回流
